Glass Tubing
Formatura vetro in tubi
Glass tubing is a process based on heating and stretching molten glass into long, thin tubes. The tubolar shape is originated by means of circular mandrell or nozzles and sustained by compressed air inside.
Two main continuous drawing techniques are used industrially: the Danner process and the Vello process.

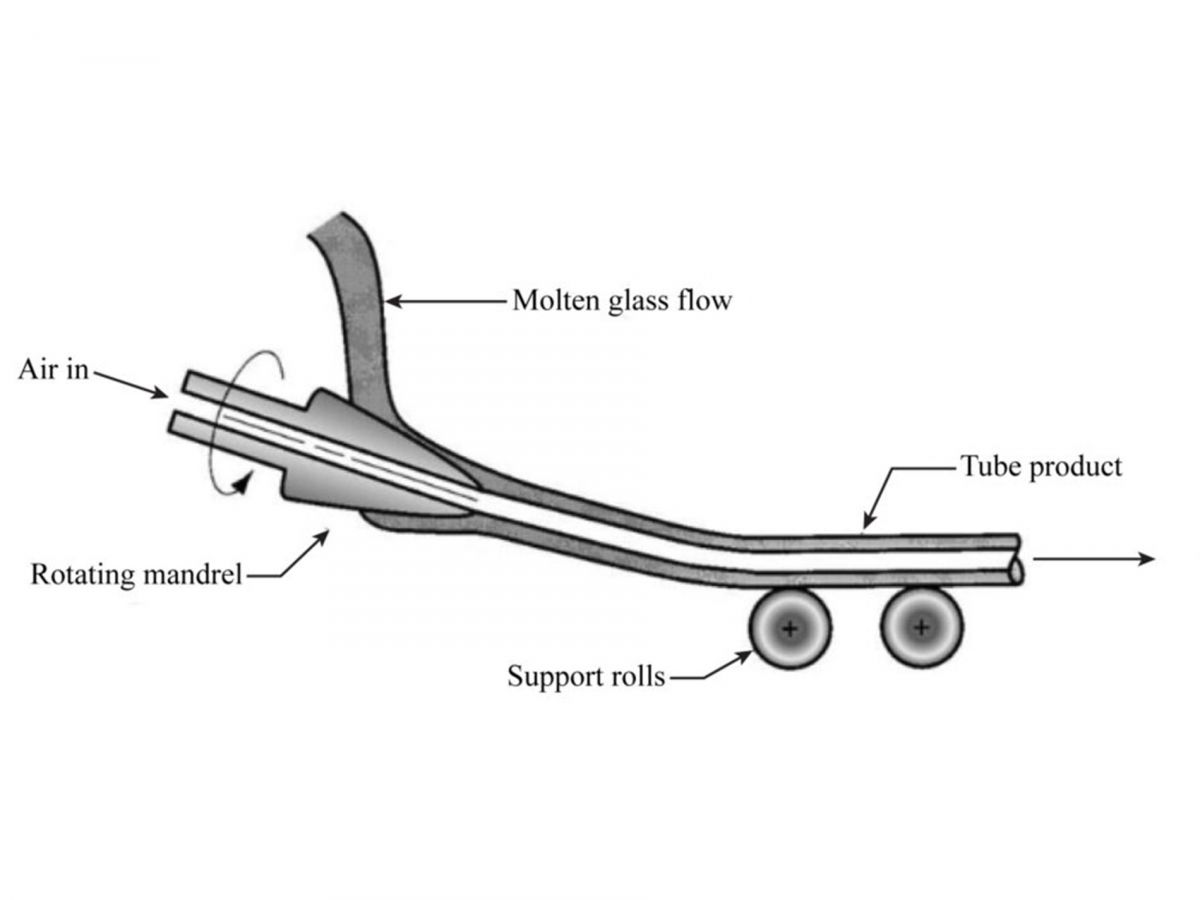

In the Danner process, molten glass flows as a ribbon onto a slightly inclined, rotating mandrel, around which it wraps to form a smooth cylindrical layer; the glass is then drawn off the mandrel head as a continuous tube, while compressed air fed through the hollow mandrel shaft forms the internal cavity.

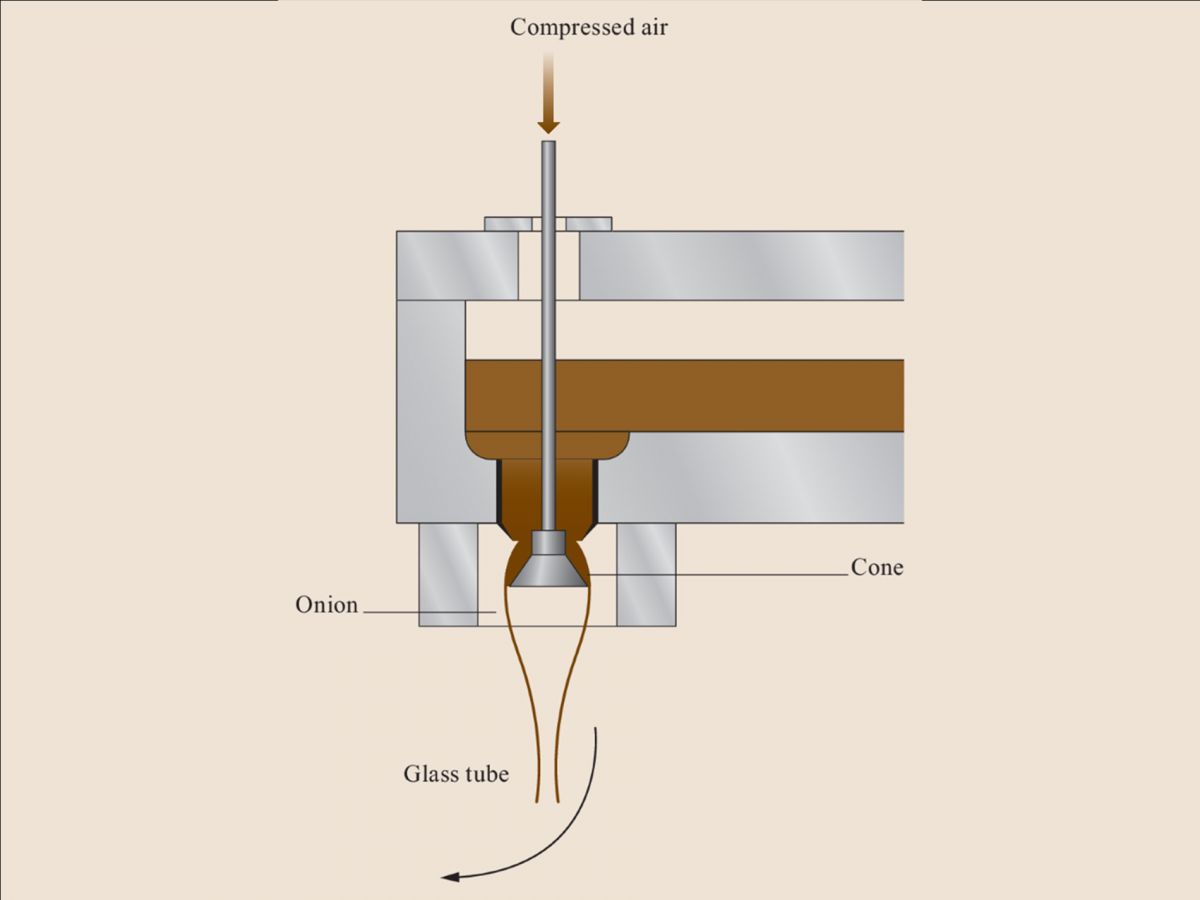

In the Vello process, molten glass flows instead into a bowl and passes through the annular space between a hollow vertical mandrel (needle) and a surrounding orifice ring, initially forming the tube vertically before it is redirected by roughly 90° and drawn horizontally to the sizing and cutting section.
In both processes, tube diameter and wall thickness are controlled by precisely coordinating glass temperature, drawing speed and internal air pressure, allowing tubing to be produced within tight dimensional tolerances for applications such as pharmaceutical vials, ampoules and laboratory glassware.
La formatura di tubi è un processo basato sulla trafilatura continua di cilindri cavi di vetro fuso. La sezione tubolare è definita all’inizio da una matrice o da un mandrino, ma poi è sostenuta da un flusso di aria compressa all’interno.
Nella produzione industriale vengono utilizzate principalmente due tecniche di trafilatura continua: il processo Danner e il processo Vello.
Nel processo Danner, il vetro fuso fluisce sotto forma di nastro su un mandrino leggermente inclinato e rotante, attorno al quale si avvolge formando uno strato cilindrico omogeneo; il vetro viene quindi trafilato dalla testa del mandrino sotto forma di tubo continuo, mentre l'aria compressa immessa attraverso l'albero cavo del mandrino forma la cavità interna.
Nel processo Vello, il vetro fuso confluisce invece in una vaschetta e passa attraverso lo spazio anulare tra un mandrino verticale cavo (ago) e un anello forato che lo circonda, formando inizialmente il tubo in verticale, prima di essere deviato di circa 90° e trafilato in orizzontale verso la sezione di calibrazione e taglio.
In entrambi i processi, il diametro del tubo e lo spessore della parete vengono controllati coordinando con precisione temperatura del vetro, velocità di trafilatura e pressione dell'aria interna, consentendo di produrre tubi entro tolleranze dimensionali strette per applicazioni quali fiale farmaceutiche, ampolle e vetreria da laboratorio.
