Spiral winding
Avvolgimento a spirale

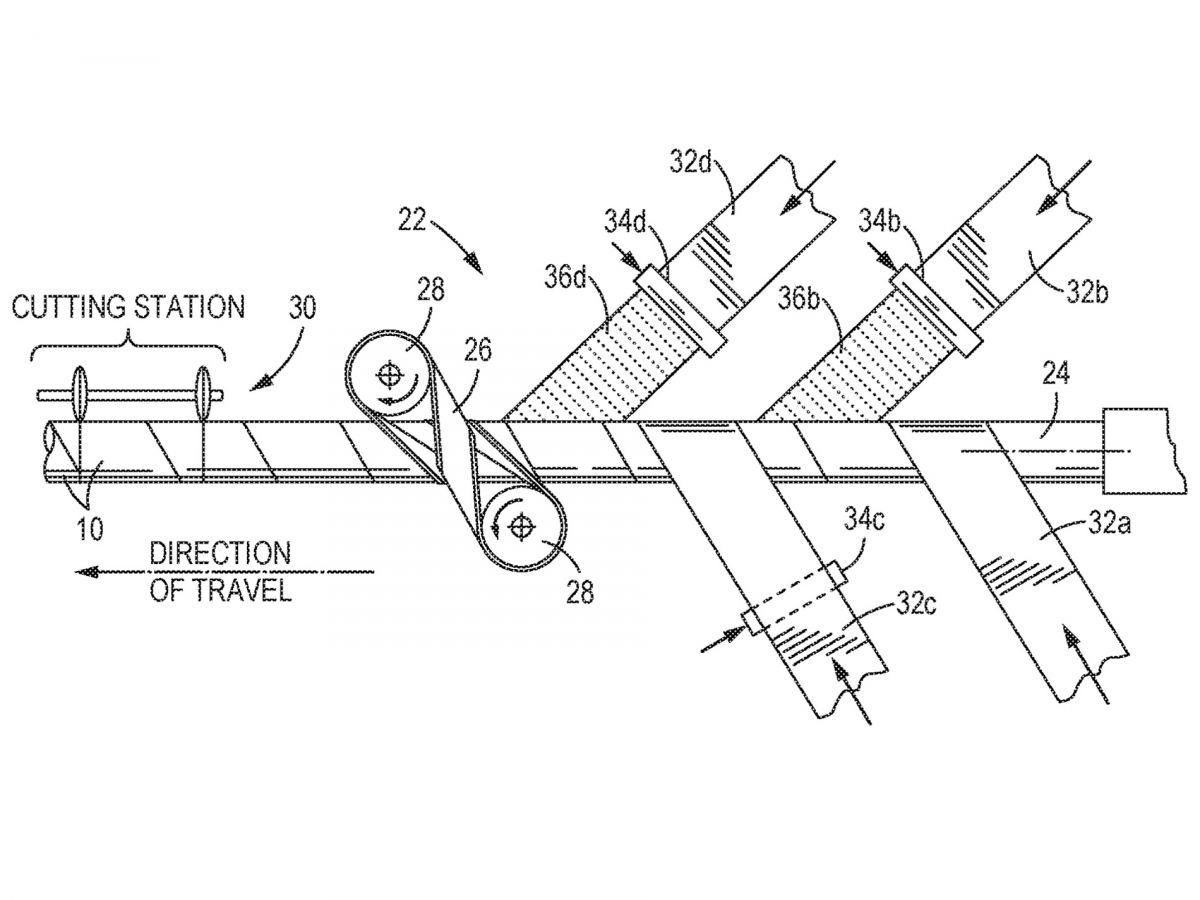

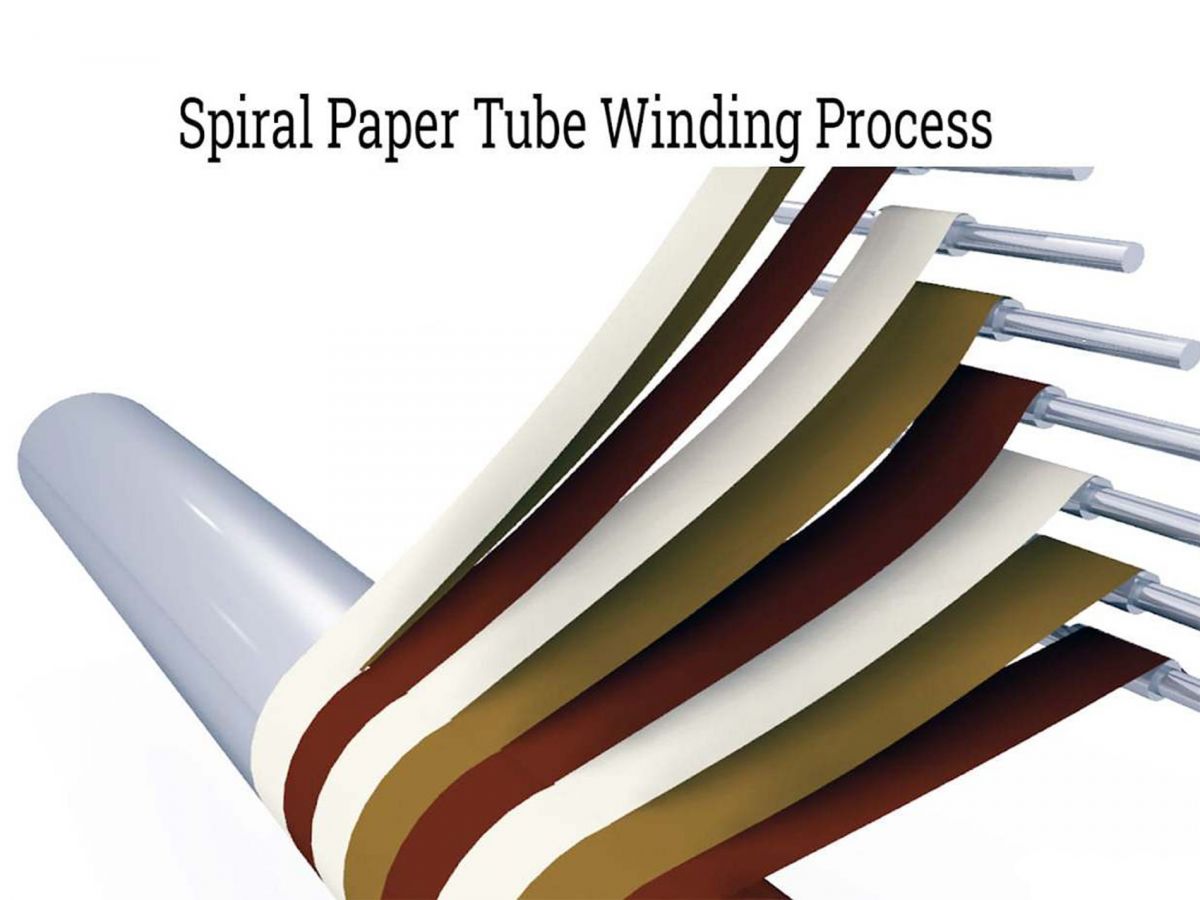

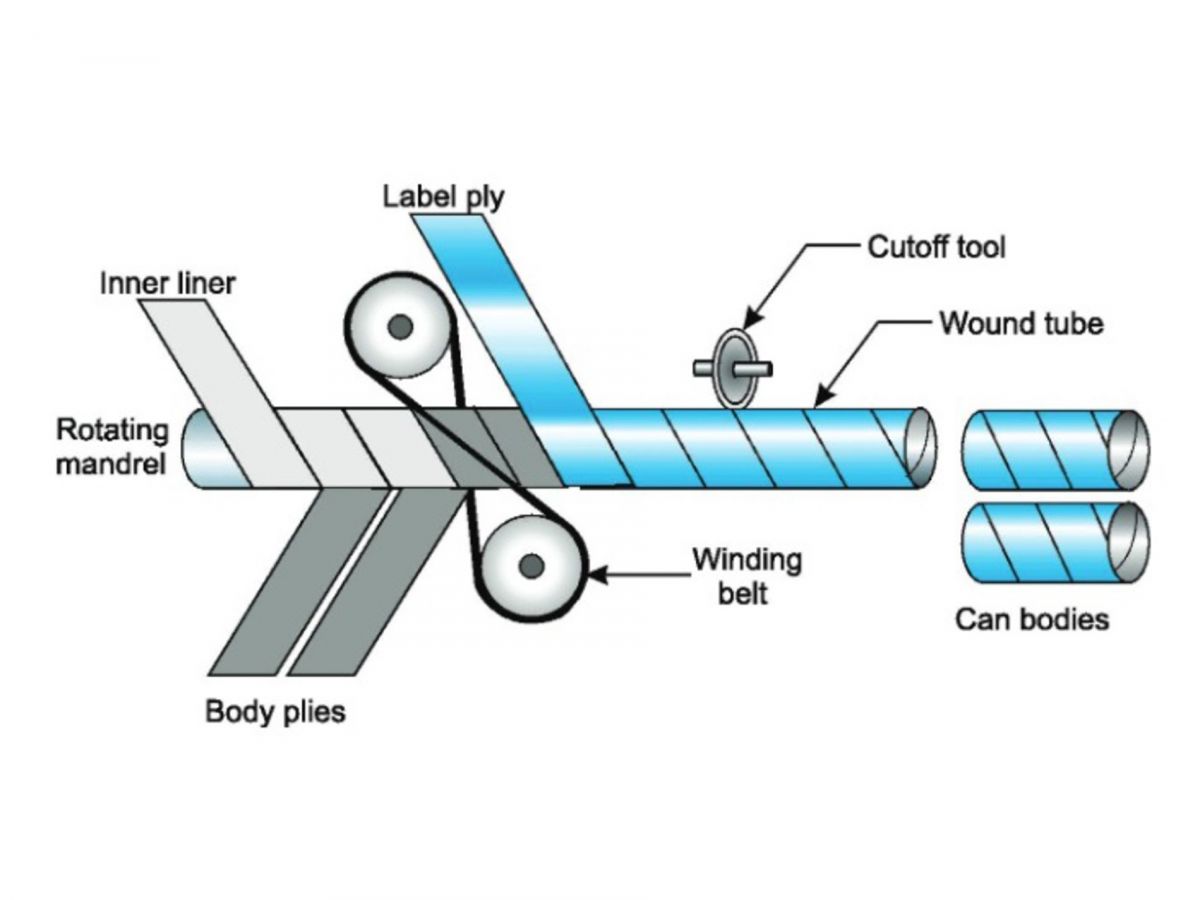

In spiral-wound process, the body plies are brought in at an angle to the mandrel and spirally wound in staggered overlapping layers to form the body tube.
Either wet adhesives or heat-seal systems can be used to join the body plies.
Because each ply is fed at an angle rather than at right angles to the mandrel axis, the resulting seam runs helically along the tube rather than straight, and successive layers overlap and stagger relative to one another, distributing joints around the circumference and along the tube's length. As the mandrel rotates continuously, the plies are drawn forward and wound onto it in an uninterrupted helix, allowing the tube to be cut to any required length after forming, unlike convolute winding, where tube length is constrained by the width of the pre-cut sheets.
This continuous feeding method makes spiral winding particularly suited to high-speed production of long tubes and cores, with the number of plies, paper grade, winding angle and adhesive type adjustable to achieve the required strength, rigidity and surface finish.
L’avvolgimento a spirale è un ptocesso per la formazione di tubi in cui le strisce che compongono gli stratri vengono avvolte attorno a un mandrino con un angolo predefinito sovrapponendosi l’una all’altra.
Per la giunzione possono essere usati o adesivi base acqua o adesivi hot melt.
Poiché ciascuno strato viene alimentato con un'angolazionediversa da 90° rispetto all'asse del mandrino, la cucitura risultante si sviluppa elicoidalmente lungo il tubo anziché in modo rettilineo, e gli strati successivi si sovrappongono e si sfalsano tra loro, distribuendo le giunzioni lungo la circonferenza e la lunghezza del tubo. Poiché il mandrino ruota in modo continuo, gli strati vengono trainati in avanti e avvolti su di esso formando un'elica ininterrotta, consentendo di tagliare il tubo alla lunghezza desiderata dopo la formatura, a differenza dell'avvolgimento convoluto, in cui la lunghezza del tubo è vincolata dalla larghezza dei fogli pretagliati.
Questo metodo di alimentazione continua rende l'avvolgimento a spirale particolarmente adatto alla produzione ad alta velocità di tubi e anime di grande lunghezza, con numero di strati, tipo di carta, angolo di avvolgimento e tipologia di adesivo regolabili per ottenere la resistenza, la rigidità e la finitura superficiale richieste.
Reference Sector
Reference Sector
Reference
Soroka, W. (2014). Fundamentals of Packaging Technology (5th ed.). IoPP.
