EP3590858 (B1)
Rigid container with collapsible walls

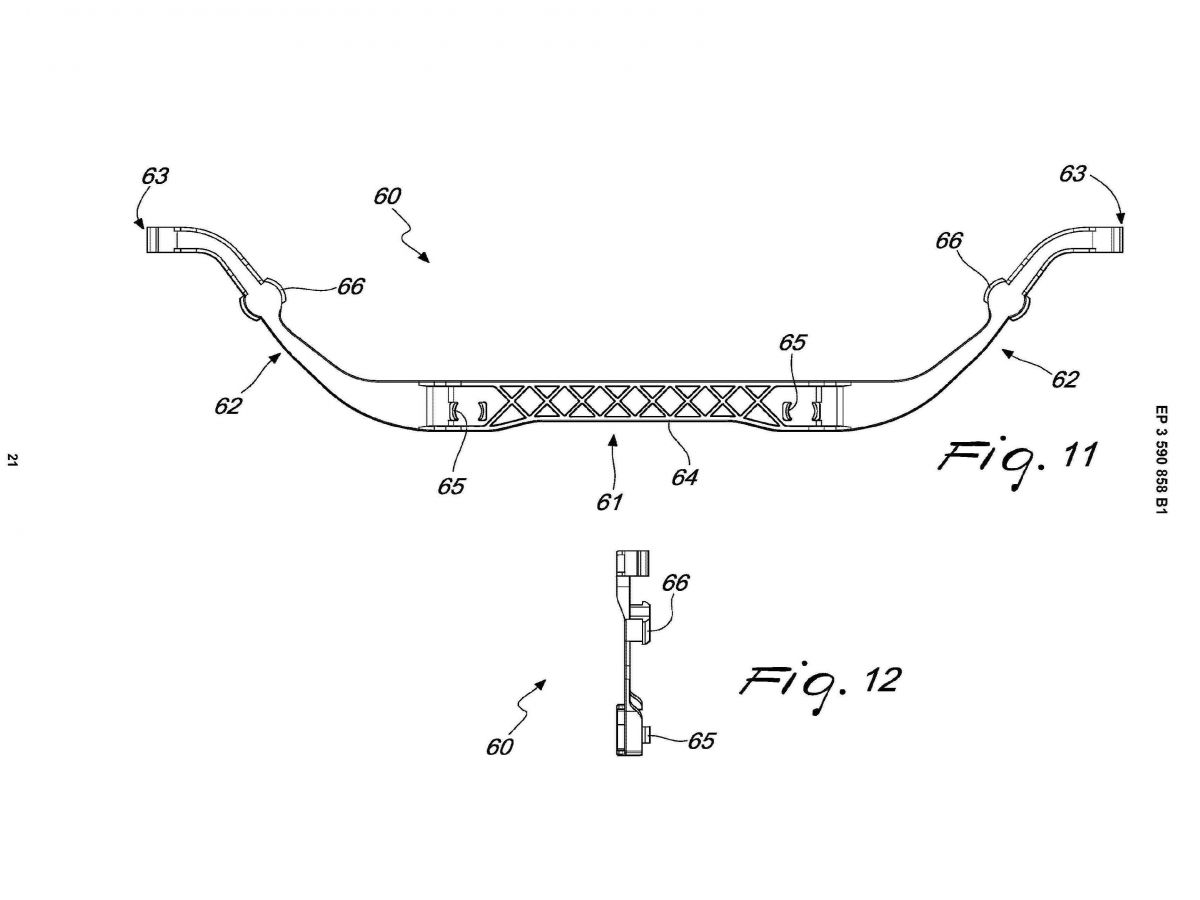

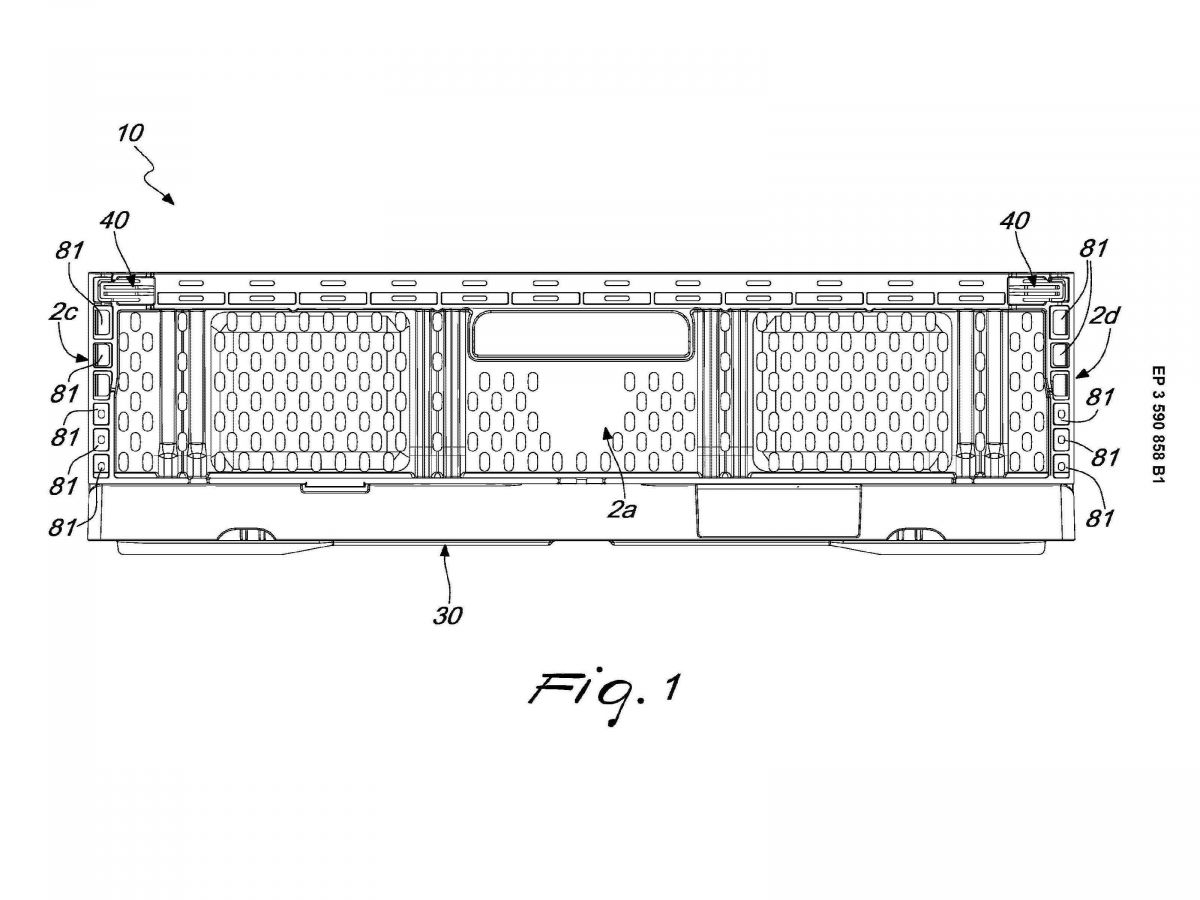

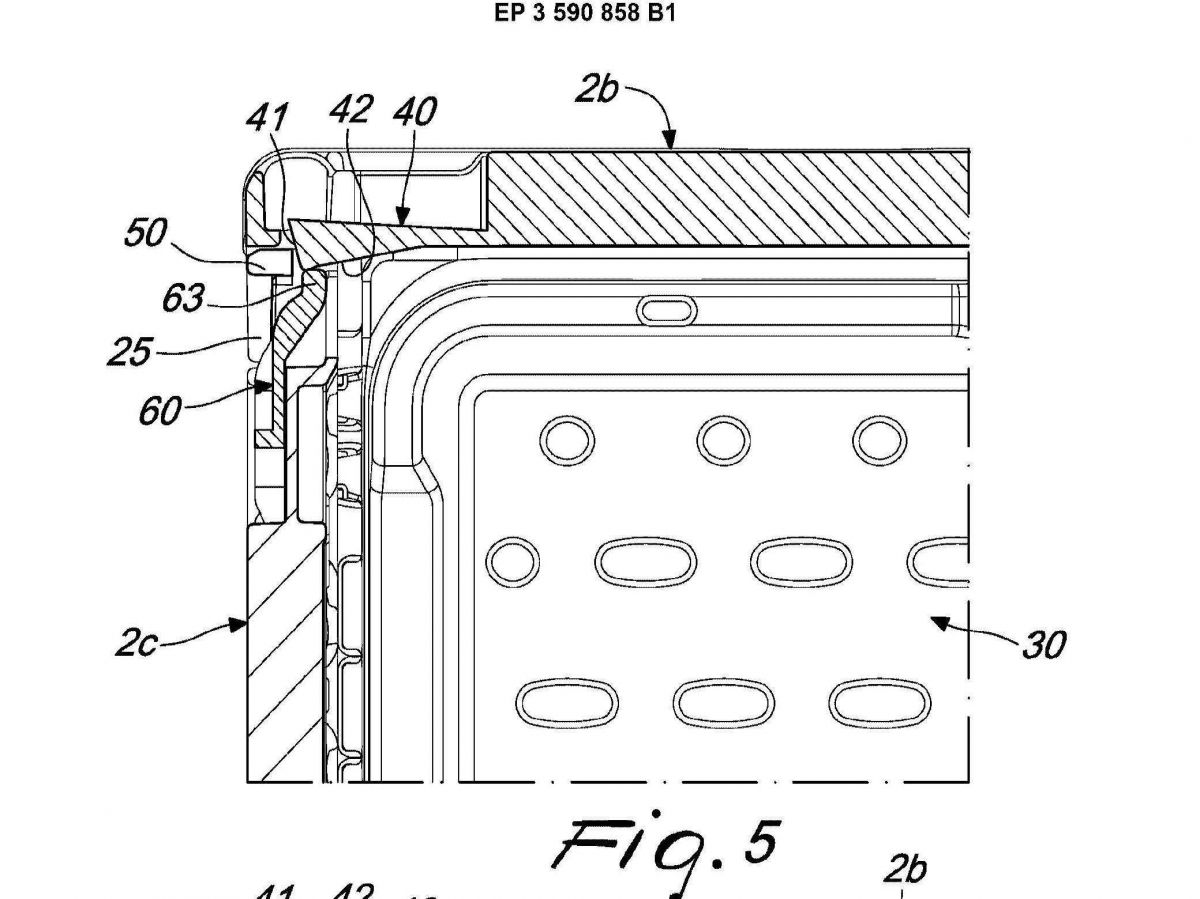

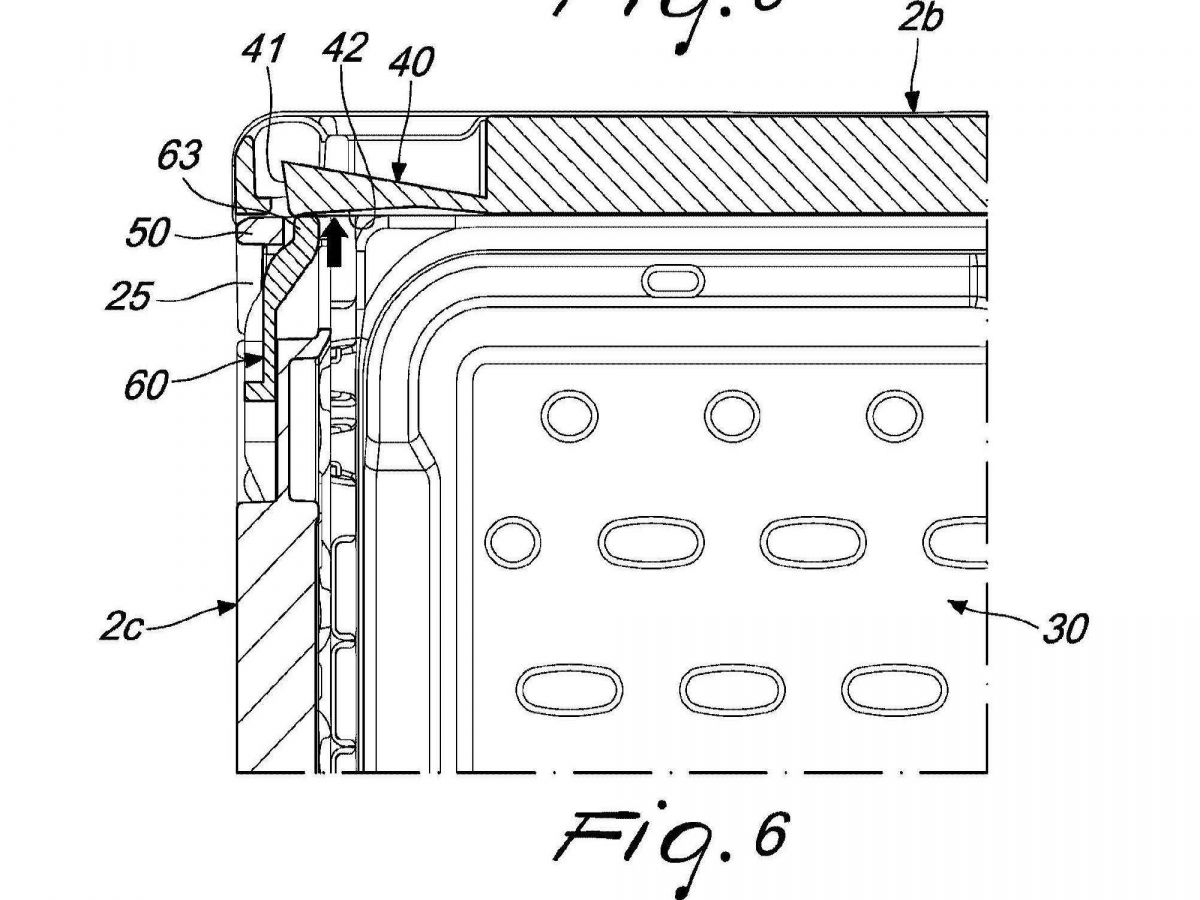

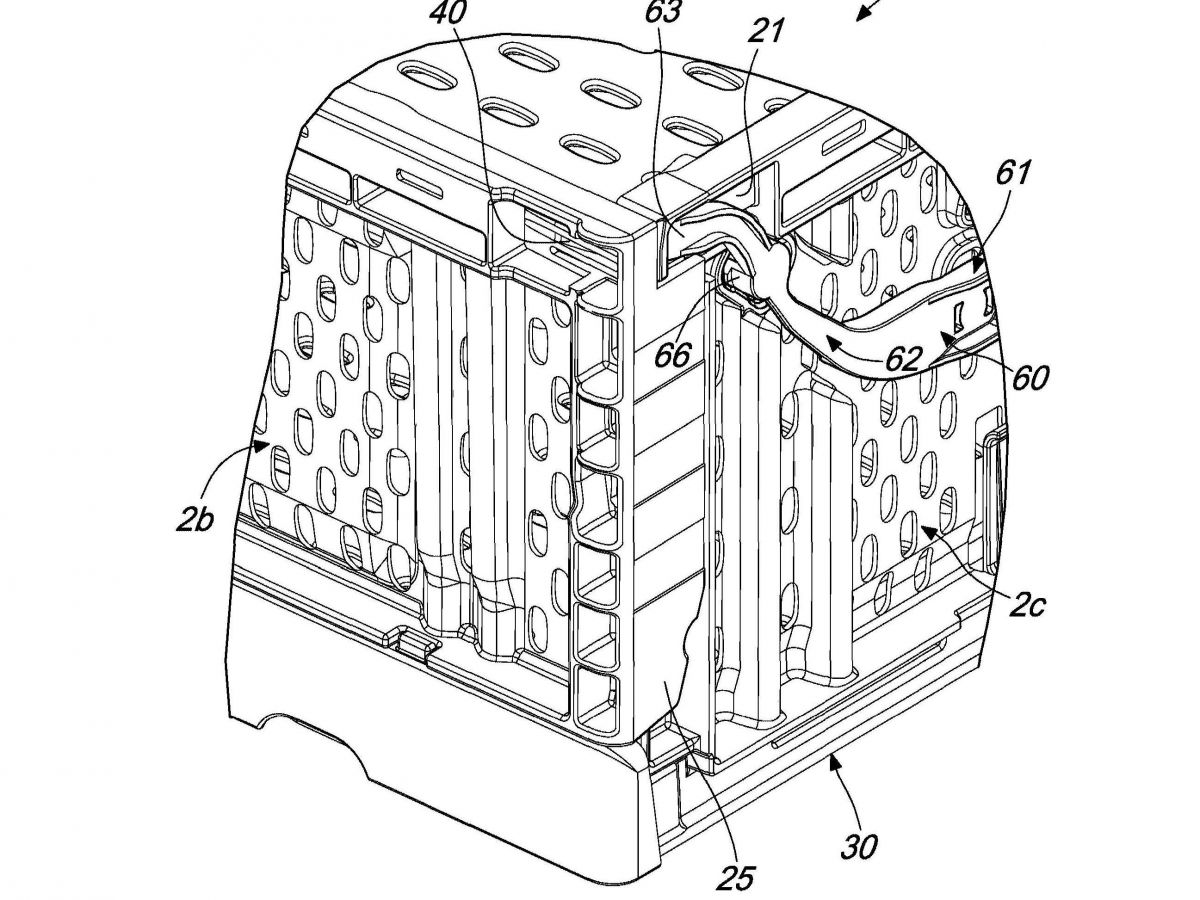

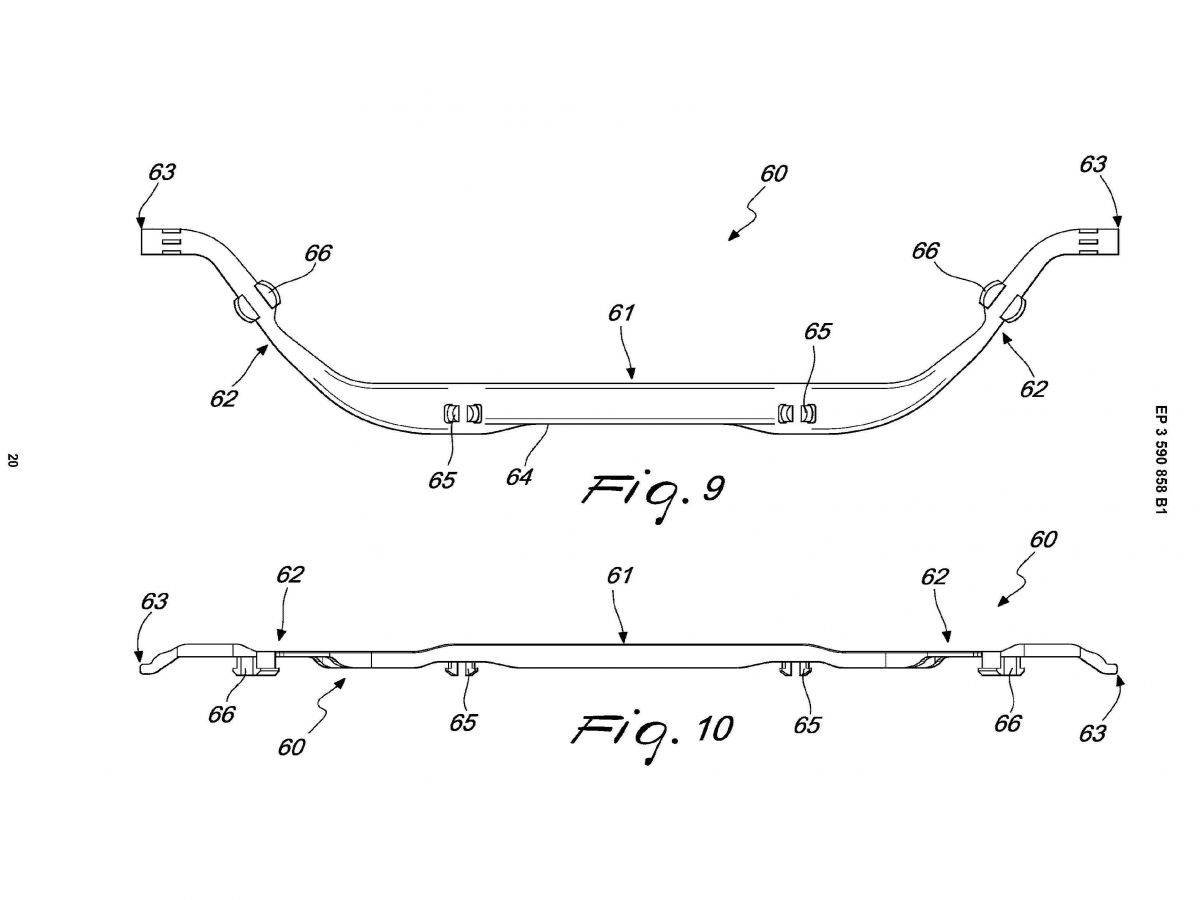

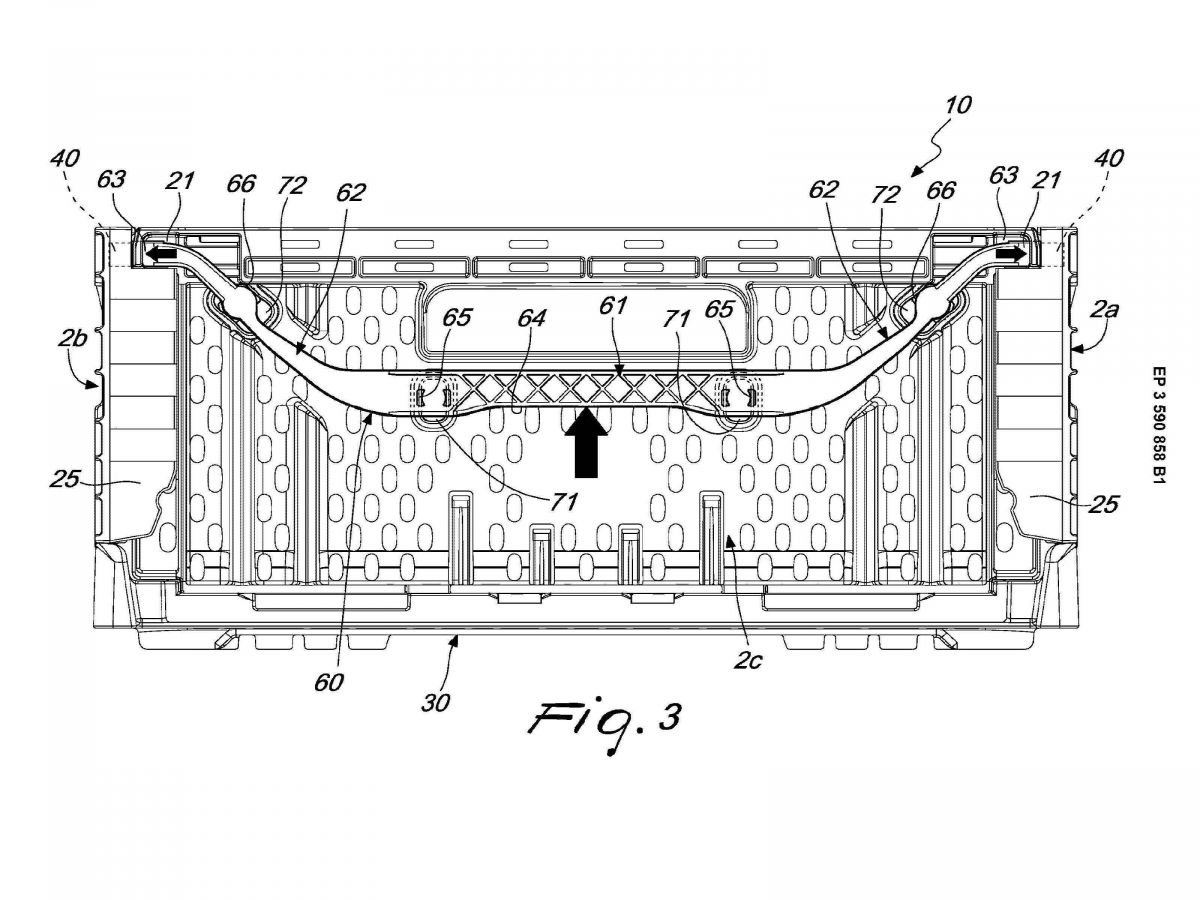

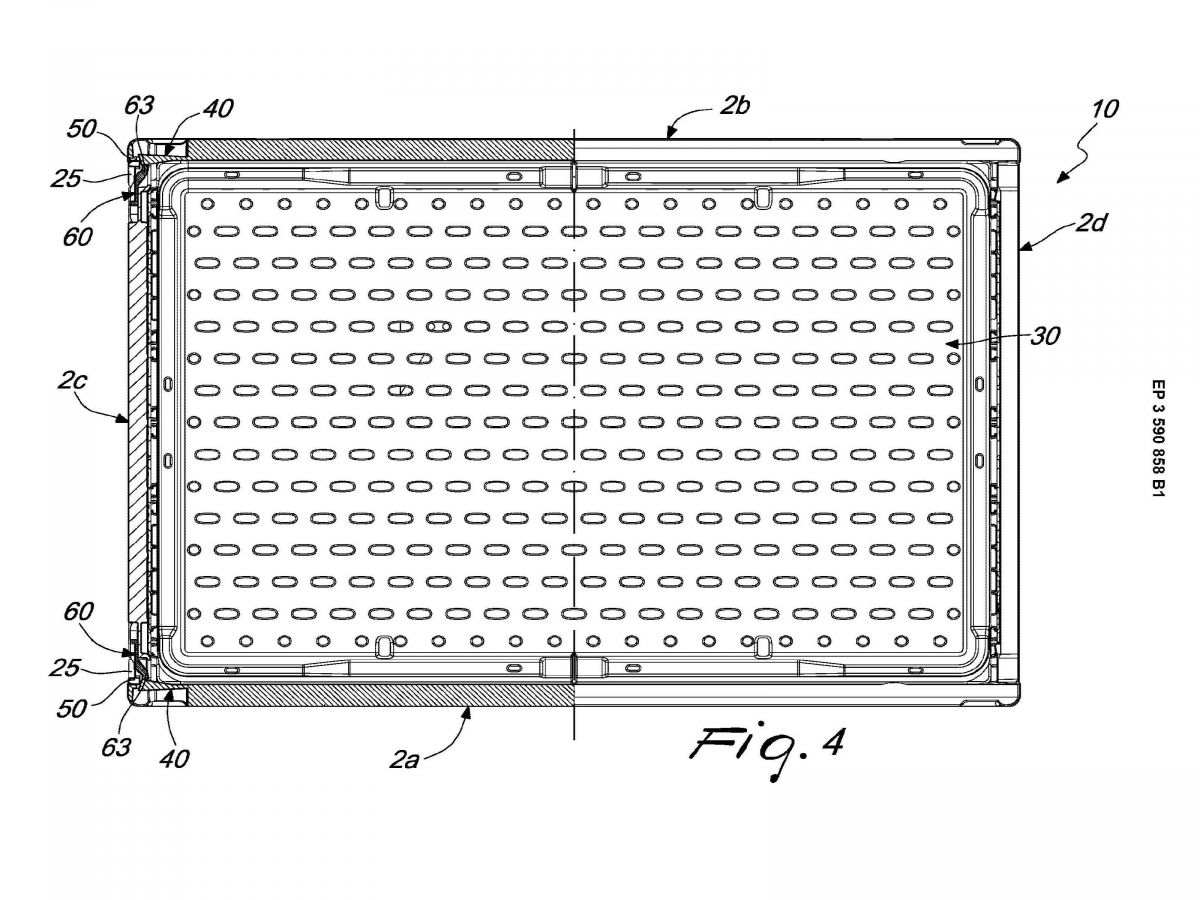

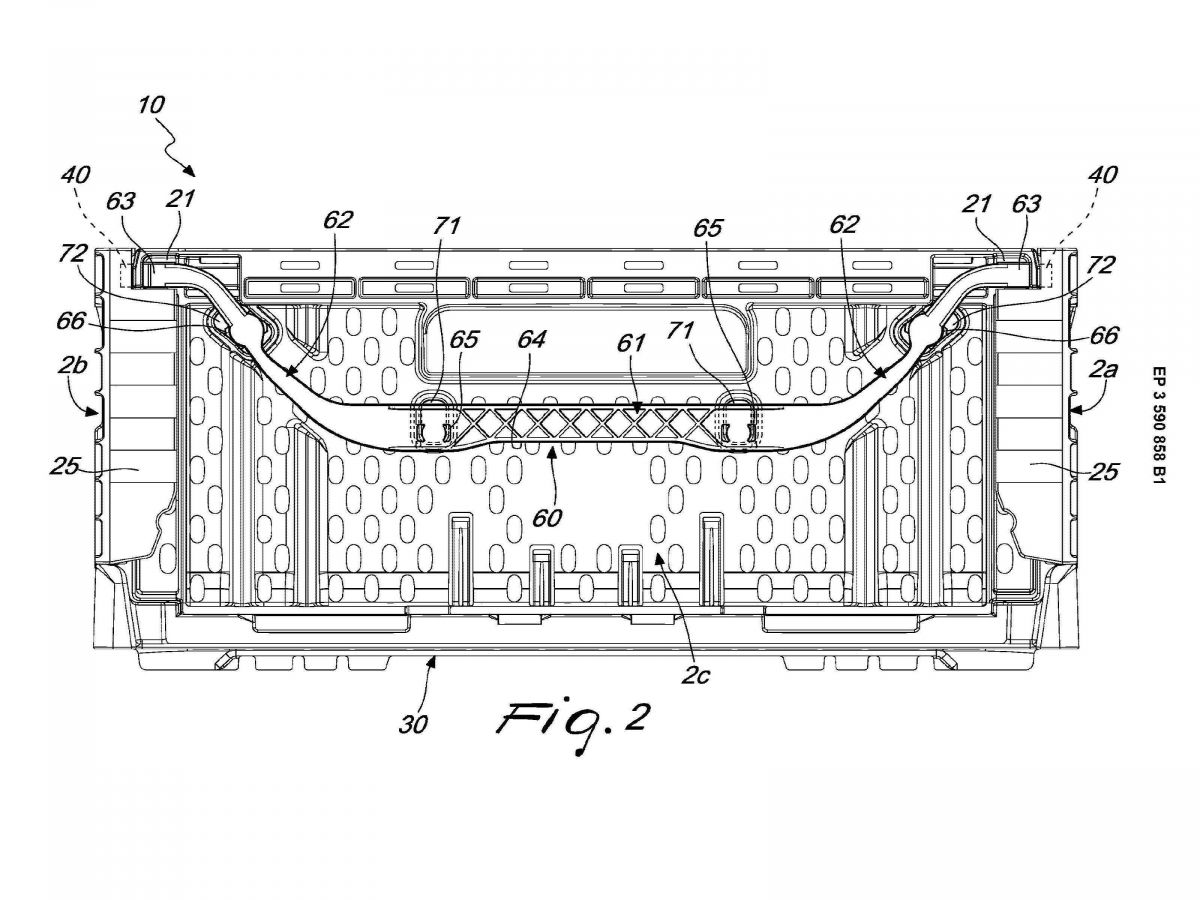

A rigid container (10) with collapsible walls, which can be configured in an open condition and in a closed condition, in which it has a flattened shape, comprising four side walls (2a, 2b, 2c, 2d), each pivoted with a lower edge to one of the four sides of a base (30), so that it can be rotated at least between a closed position and an open position; the side walls (2a, 2b, 2c, 2d) comprise reversible fixing elements for the mutual mechanical coupling of each side wall (2a, 2b, 2c, 2d) with the side walls (2a, 2b, 2c, 2d) that are adjacent; the reversible fixing elements comprise retention means (40), arranged on the first side wall (2a) and on the second side wall (2b), which interact mechanically with adjacent abutment elements (50) arranged on the third side wall (2c) and on the fourth side wall (2d) so as to contrast the rotation of at least the third side wall (2c) and the fourth side wall (2d) toward the closed position, and in that it comprises at least two release elements (60), one of which is coupled to the third side wall (2c) and one is coupled to the fourth side wall (2d); each release element (60) being configured so that by pushing a central portion (61) a force is transmitted to pusher portions (63) which induces the pusher portions (63) to interact mechanically with the retention means (40), moving and/or deforming them so as to allow the rotation of the side walls (2c, 2d) toward the closed position.
Un contenitore rigido (10) con pareti pieghevoli, configurabile in posizione aperta e in posizione chiusa, in cui ha una forma appiattita, comprendente quattro pareti laterali (2a, 2b, 2c, 2d), ciascuna imperniata con un bordo inferiore su uno dei quattro lati di una base (30), in modo da poter ruotare almeno tra una posizione chiusa e una posizione aperta; le pareti laterali (2a, 2b, 2c, 2d) comprendono elementi di fissaggio reversibili per l’accoppiamento meccanico reciproco di ciascuna parete laterale (2a, 2b, 2c, 2d) con le pareti laterali (2a, 2b, 2c, 2d) adiacenti; Gli elementi di fissaggio reversibili comprendono mezzi di ritenzione (40), disposti sulla prima parete laterale (2a) e sulla seconda parete laterale (2b), che interagiscono meccanicamente con elementi di appoggio adiacenti (50) disposti sulla terza parete laterale (2c) e sulla quarta parete laterale (2d) in modo da contrastare la rotazione di almeno la terza parete laterale (2c) e la quarta parete laterale (2d) verso la posizione di chiusura, e comprendono almeno due elementi di rilascio (60), uno dei quali è accoppiato alla terza parete laterale (2c) e uno è accoppiato alla quarta parete laterale (2d); ciascun elemento di rilascio (60) è configurato in modo tale che, spingendo una porzione centrale (61), una forza venga trasmessa alle porzioni di spinta (63) che inducono le porzioni di spinta (63) a interagire meccanicamente con i mezzi di ritenzione (40), spostandoli e/o deformandoli in modo da consentire la rotazione delle pareti laterali (2c, 2d) verso la posizione di chiusura.
Applicant / Assignee
CPR SYSTEM
Date (priority)
2018-07-03
Date (pubblication)
2021-01-06
Inventors
PIANA ROBERTO
estensioni
solo EP
Project Impact
Packaging Production Processes
—
—
Smart Domain
—
—
Technological Component
—
—
Specific Technology
—
—
Notes
Collegamento al
brevetto in Espacenet
Notes
Patent link in Espacenet
